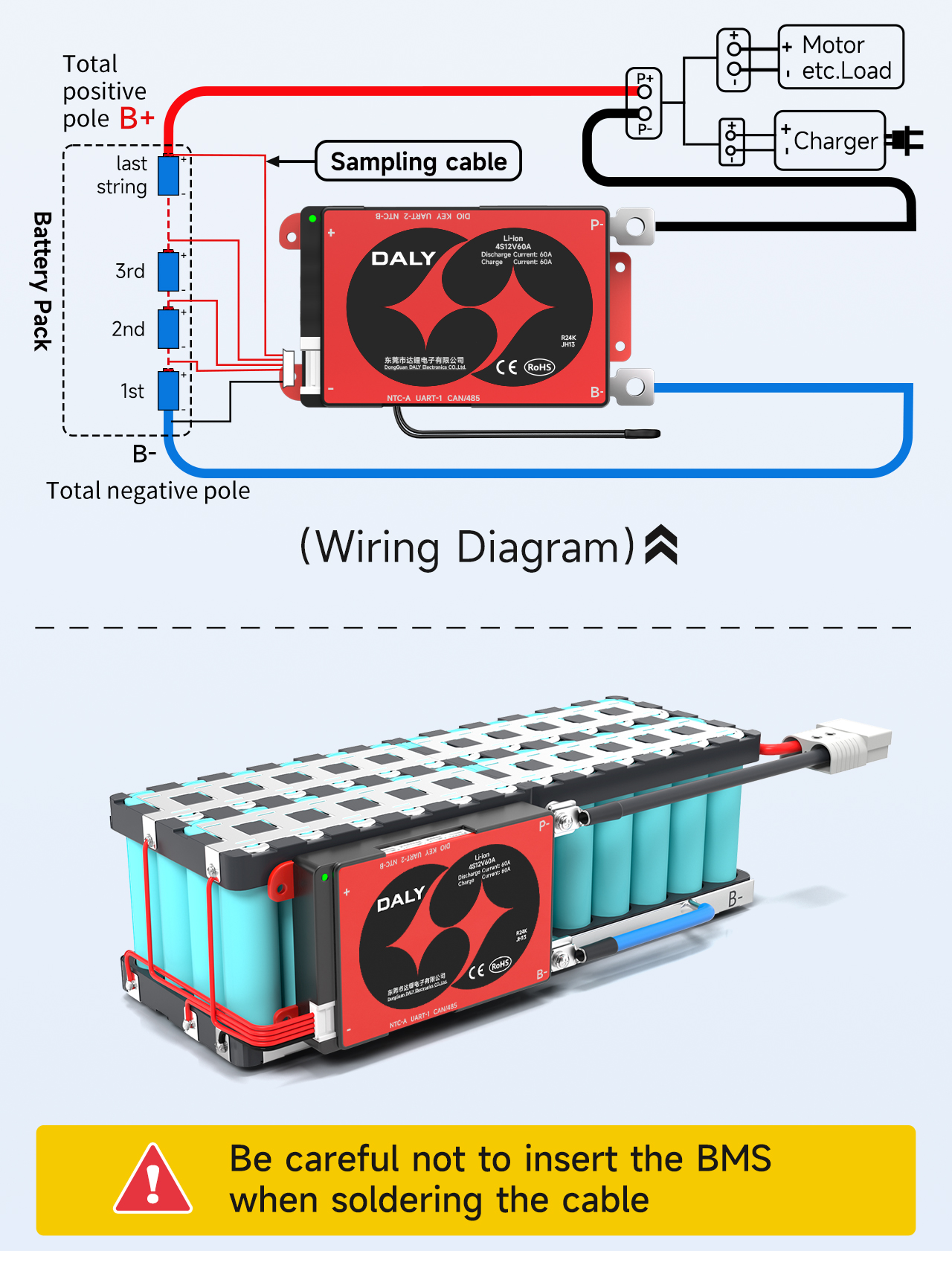

표준 및 스마트 4S BMS 배선 튜토리얼

4를 가져 가라.S12P18650 배터리 팩을 예로 들어보겠습니다.
케이블 납땜 시 보호판이 삽입되지 않도록 주의하세요.

铁锂4串接线流程-英文_01

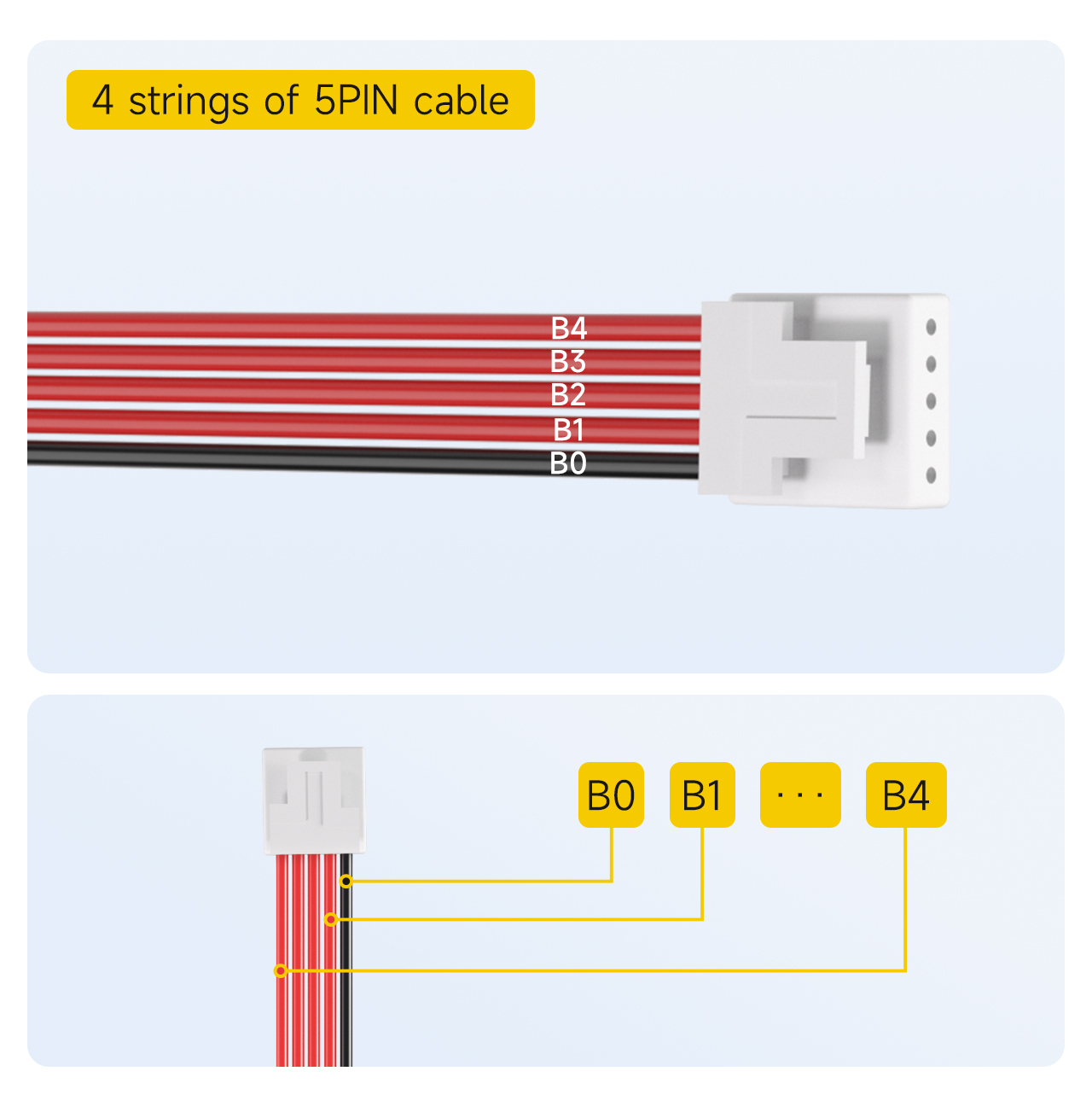

Ⅰ.샘플링 라인의 순서를 표시

4S BMS 5핀 케이블
참고: 기본 샘플링 케이블은4-문자열 보호 보드 구성은 다음과 같습니다.5핀.
1. 검정색 케이블을 B0으로 표시합니다.
2. 검정색 케이블 옆에 있는 첫 번째 빨간색 케이블은 B1로 표시되어 있습니다.
... (등, 순차적으로 표시됨)
5. B로 표시된 마지막 빨간색 케이블까지4.

铁锂4串接线流程-英文_02

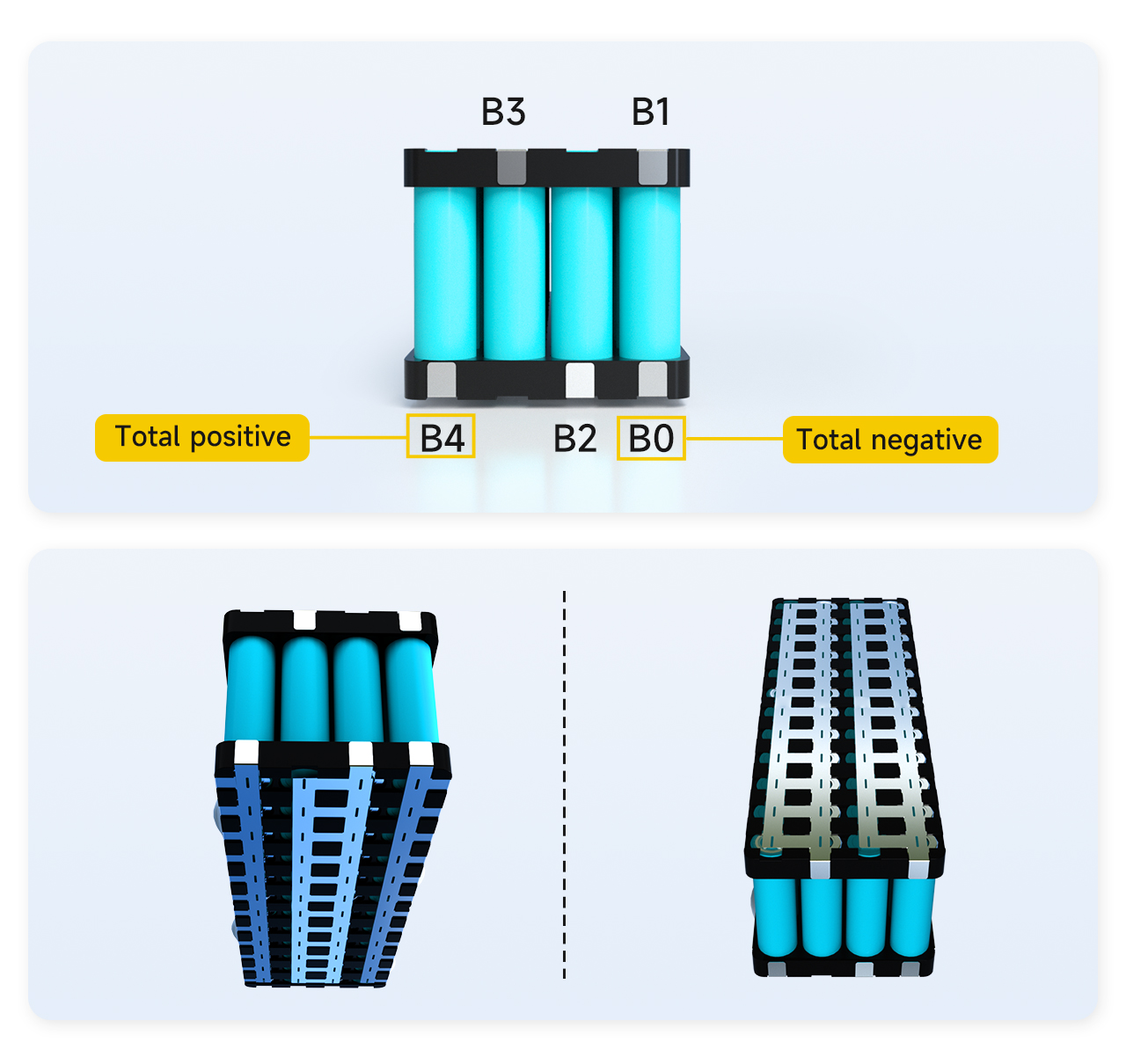

Ⅱ.배터리 용접점 순서 표시

케이블의 해당 용접 지점 위치를 찾고 먼저 배터리의 해당 지점 위치를 표시합니다.
1. 배터리 팩의 총 음극은 B0으로 표시되어 있습니다.
2. 첫 번째 배터리 스트링의 양극과 두 번째 배터리 스트링의 음극 사이의 연결은 B1로 표시됩니다.
3. 두 번째 배터리 스트링의 양극과 세 번째 배터리 스트링의 음극 사이의 연결은 B2로 표시됩니다.
4. 양극 사이의 연결3배터리 스트링과 음극의 음극4번째 배터리 문자열은 B로 표시됩니다.3.
5. 4번째 배터리 스트링의 양극은 B4로 표시되어 있습니다.
참고: 배터리 팩에는 총 4개의 스트링이 있으므로 B4는 배터리 팩의 총 양극이기도 합니다. B4가 배터리 팩의 전체 양극단이 아닌 경우 표시 순서가 잘못되었음을 의미하므로 반드시 확인해야 합니다.편집하고 다시 표시했습니다.

铁锂4串接线流程-英文_03

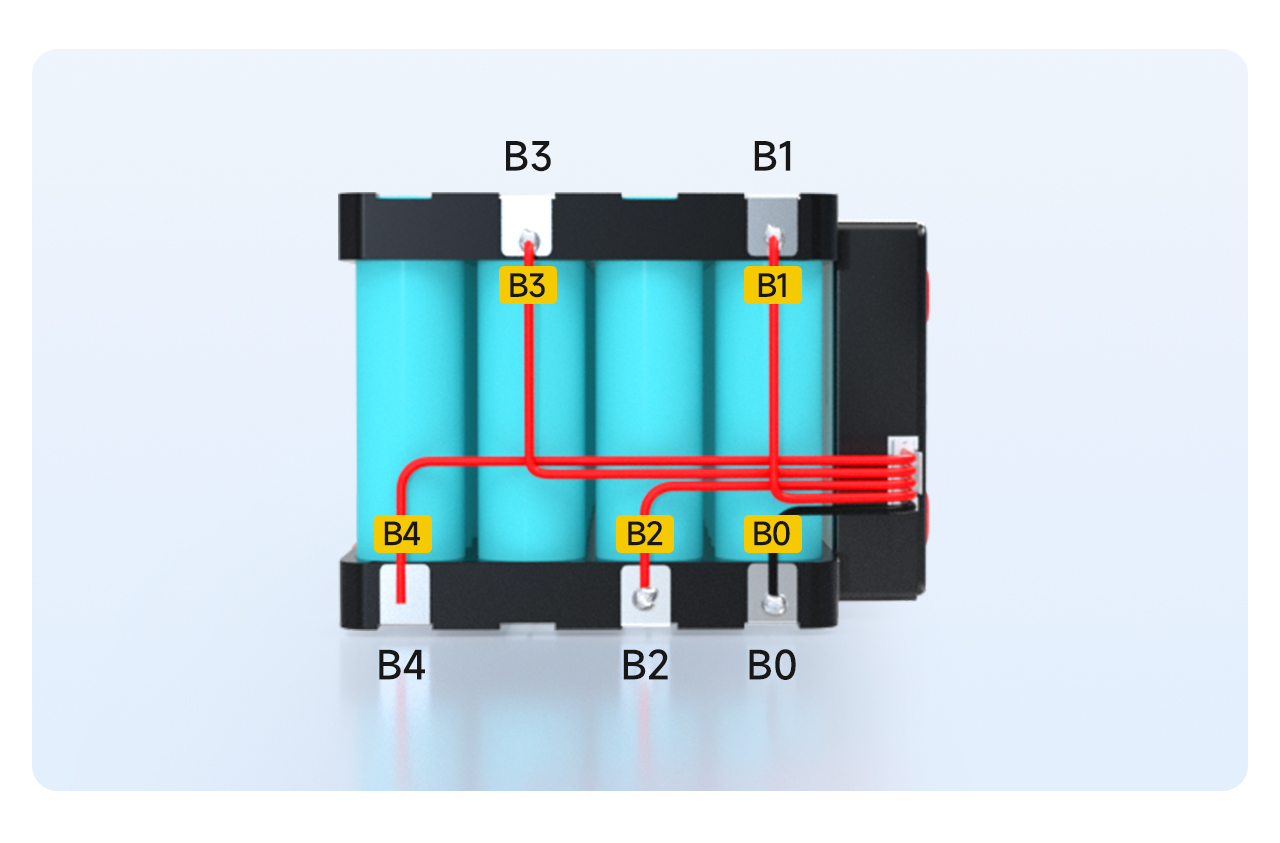

Ⅲ.납땜 및 배선

1. 케이블의 B0은 배터리의 B0 위치에 납땜되어 있습니다.
2. 케이블 B1은 배터리의 B1 위치에 납땜되어 있습니다.
... (등 순서대로 용접)
5. 케이블 B4는 배터리의 B4 위치에 납땜되어 있습니다.

铁锂4串接线流程-英文_04

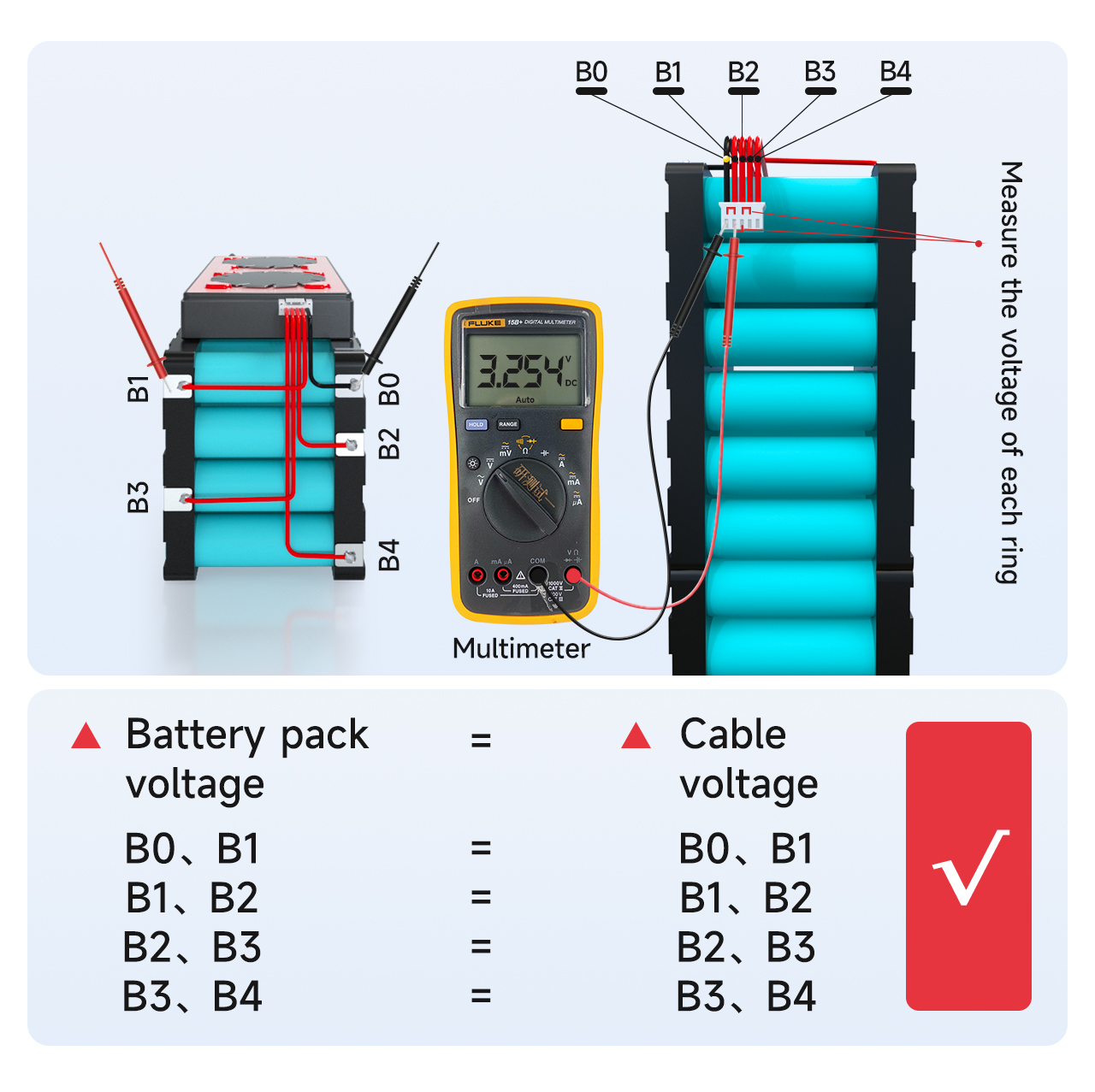

Ⅴ. 전압 감지

멀티미터로 인접한 케이블 사이의 전압을 측정하여 케이블에 올바른 전압이 수집되는지 확인합니다.

1. 케이블 B0~B1의 전압이 배터리 팩 B0~B1의 전압과 동일한지 측정합니다. 동일하면 전압 수집이 정확하다는 것을 증명합니다. 그렇지 않은 경우 컬렉션 라인의 용접이 약하다는 것을 증명하므로 케이블을 다시 용접해야 합니다. 비유적으로 다른 스트링의 전압이 올바르게 수집되는지 측정

2. 각 스트링의 전압 차이는 1V를 초과해서는 안 됩니다. 1V를 초과하면 배선에 문제가 있다는 의미이므로 이전 단계를 반복하여 감지해야 합니다.

铁锂4串接线流程-英文_05

Ⅴ. 보호보드 품질 감지

! 보호 보드를 연결하기 전에 항상 올바른 전압이 감지되는지 확인하십시오!

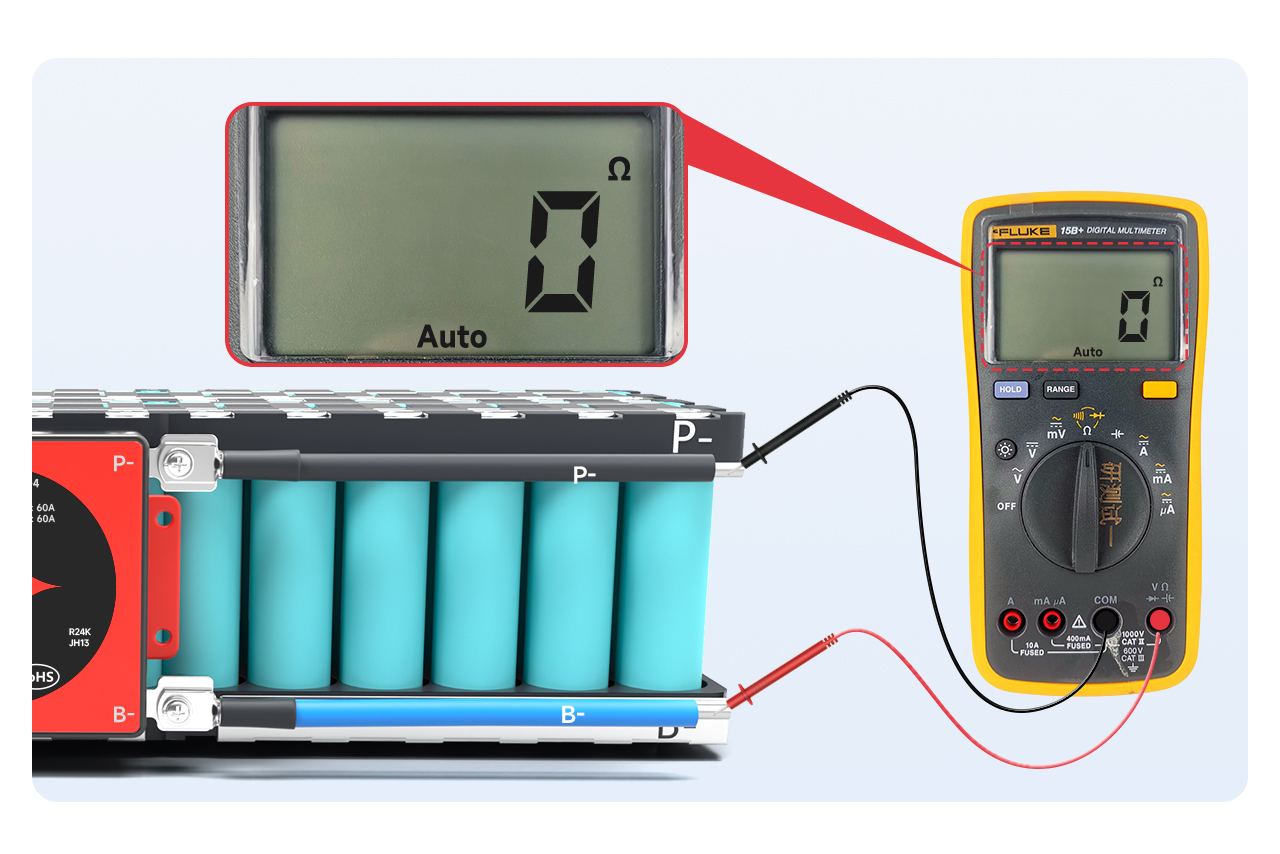

멀티미터를 내부 저항 수준으로 조정하고 B-와 P- 사이의 내부 저항을 측정합니다. 내부 저항이 연결되어 있으면 보호 보드가 양호하다는 것을 증명합니다.
참고: 내부 저항 값을 보고 전도를 판단할 수 있습니다. 내부 저항 값은 0Ω이며 이는 전도를 의미합니다. 멀티미터의 오류로 인해 일반적으로 10mΩ 미만은 전도를 의미합니다. 멀티미터를 버저로 조정할 수도 있습니다. 경고음이 들립니다.

铁锂4串接线流程-英文_06

메모:

1. 소프트 스위치가 있는 보호 보드는 스위치가 닫힐 때 스위치의 전도에 주의해야 합니다.

2. 보호보드가 진행되지 않는 경우, 다음 단계를 중단하시고 영업직원에게 연락하여 처리해 주시기 바랍니다.

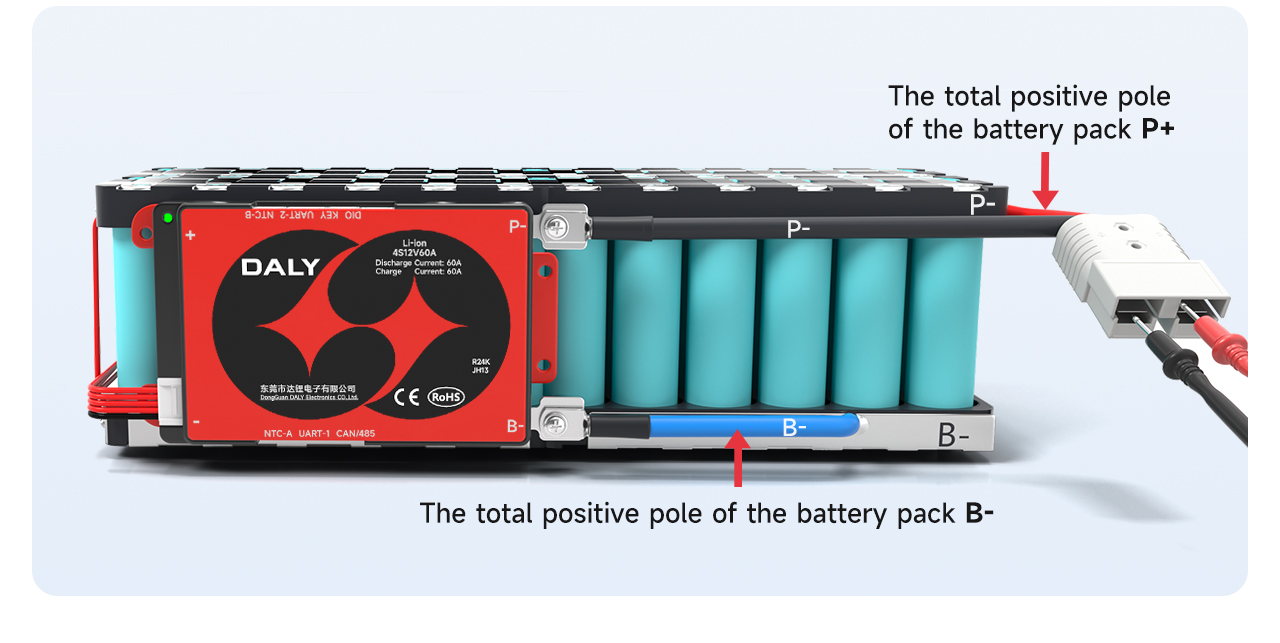

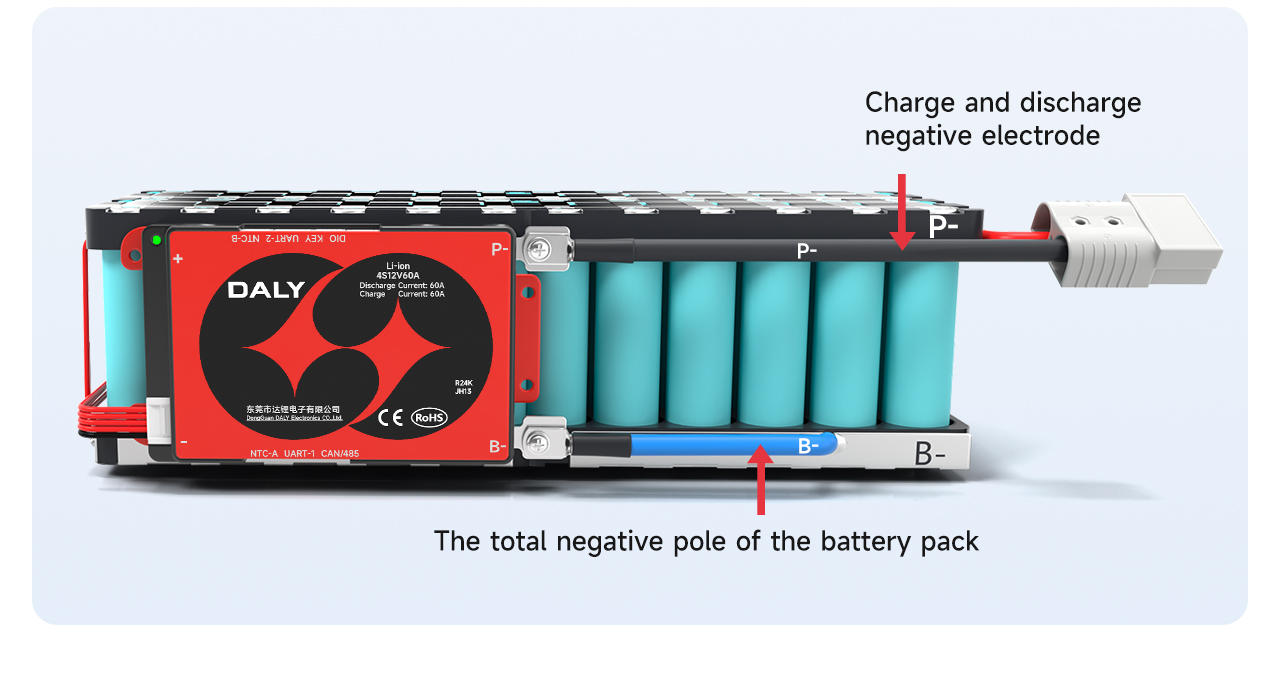

Ⅵ.출력선을 연결하세요

보호 보드가 정상인지 확인한 후 보호 보드의 파란색 B-와이어를 배터리 팩의 총 음극 B-에 납땜합니다. 보호 보드의 P 라인은 충전 및 방전의 음극에 납땜됩니다.

용접 후 과보호 보드의 전압이 배터리 전압과 일치하는지 확인하십시오.

铁锂4串接线流程-英文_07
铁锂4串接线流程-英文_08

참고: 분할 보호 보드의 충전 포트와 방전 포트는 분리되어 있으며 추가 C 라인(일반적으로 노란색으로 표시)을 충전기의 음극에 연결해야 합니다. P 라인은 방전의 음극에 연결됩니다.

铁锂4串接线流程-英文_09

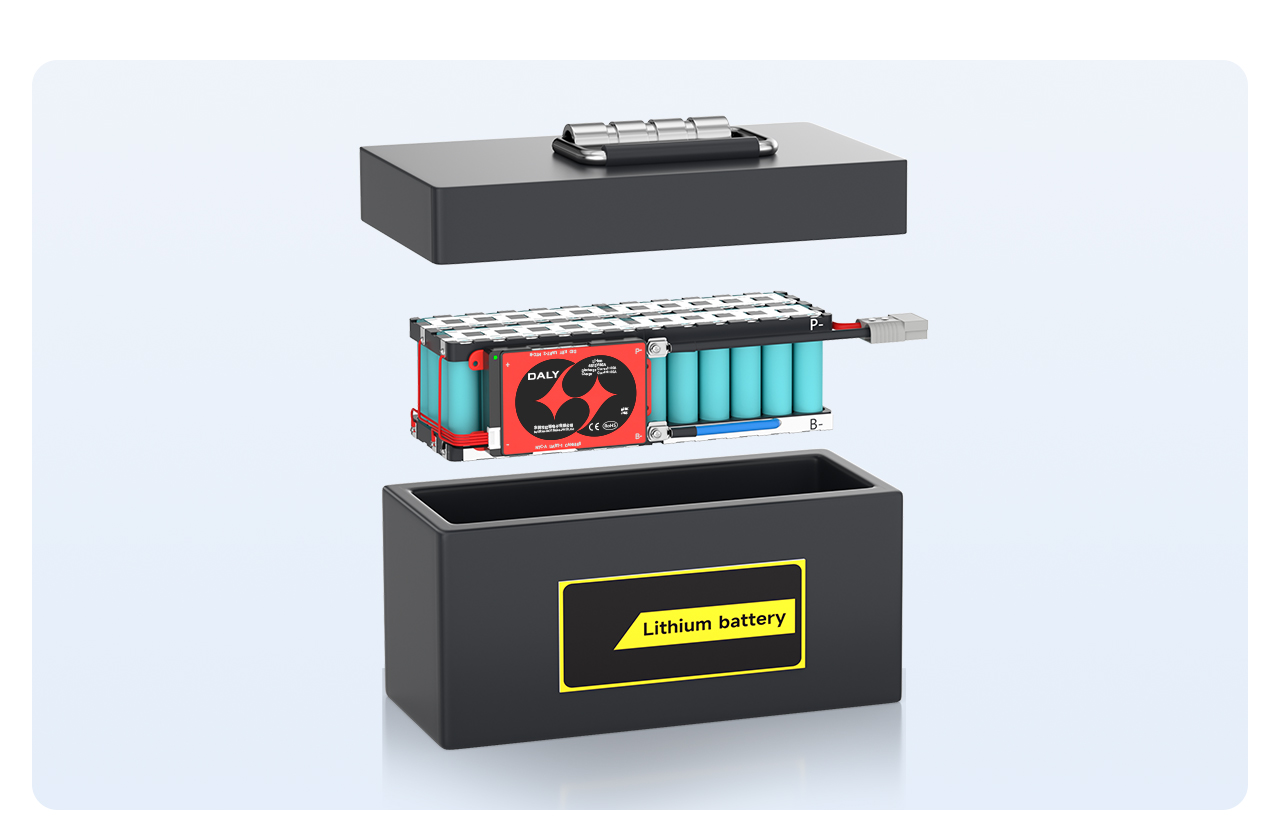

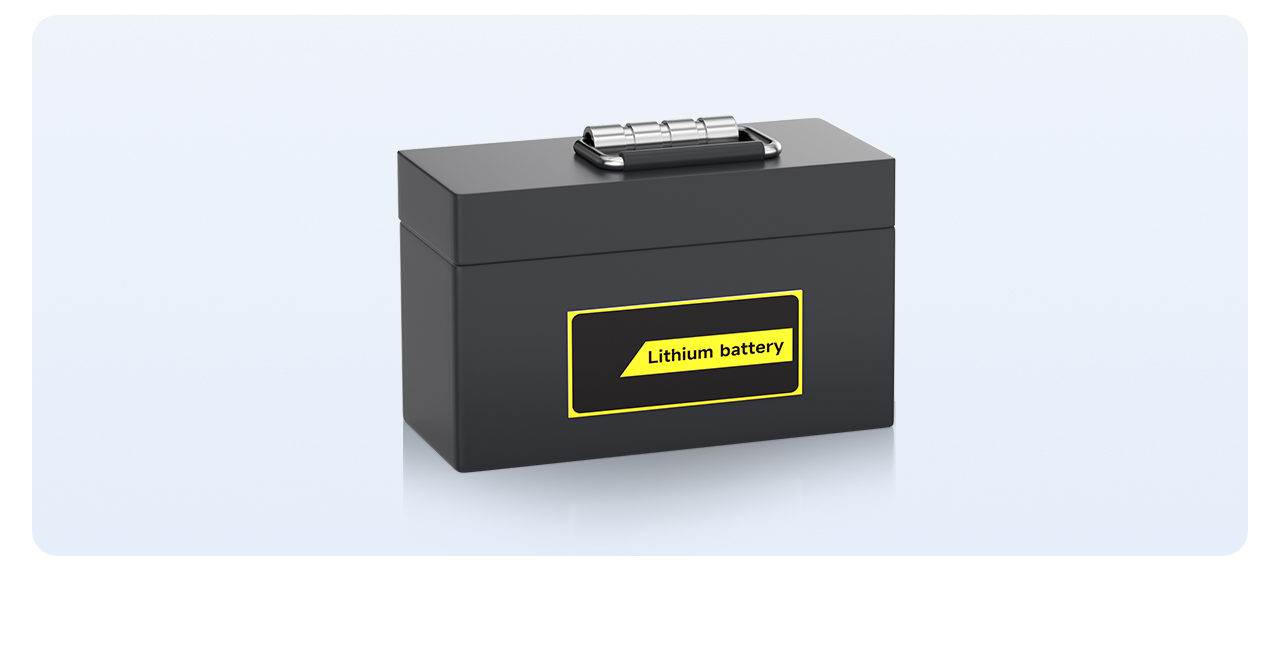

마지막으로 배터리 박스 안에 배터리 팩을 넣으면 완성된 배터리 팩이 조립됩니다.

铁锂4串接线流程-英文_10
